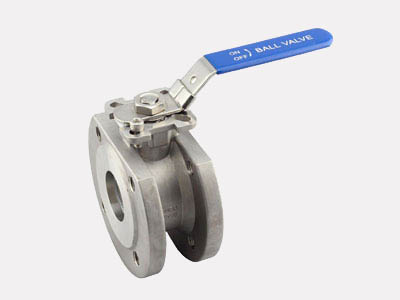

FEATURES

PN16 Full Port
Investment Casting Blow-out Proof Stem
ISO5211 Mounting Pad Locking Device Handle
PED97/23/EC(CE0035) Approved Casting Approved AD2000-WO
Design:EN12516 End Flange:DIN2542-DIN2545
Inspection Testing:DIN3230,EN12266

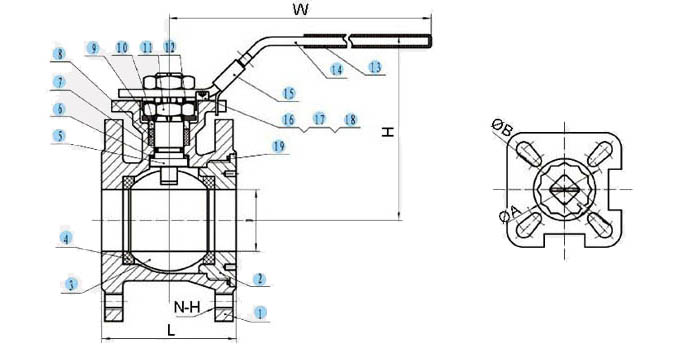

MATERIAL LIST

/

ITEM DESIGNATION MATERIAL
1 BODY CF8/CF8M
2 CAP CF8/CF8M
3 BALL CF8/CF8M
4 SEAL RPTFE
5 STEM SUS304
6 STEM PACKING PTFE
7 O-RING NBR
8 STEM SEAT PTFE
9 GLAND SUS304
10 SPRING WASHER SUS301
11 NUT SUS304
12 WASHER SUS304
13 PLASTIC COVER PLASTIC
14 HANDLE SUS304
15 LOCKING SUS304
16 BOLT SUS304
17 BOLT NUT SUS304
18 BOLT WASHER SUS304
19 BOLT PACKING PTFE


DIMENSION TABLE

SIZE \\ ITEM DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D 15 20 25 32 38 50 65 76 94
P 9 9 11 11 14 14 17 17 22
A 32 32 40 40 50 50 70 70 102
B 40 40 50 50 70 70 102 102 102
N 4 4 4 4 4 4 4 8 8
H M12 M12 M12 M16 M16 M16 M16 M16 M16
W 140 140 152 152 188 188 230 230 230
H 78 84 93 105 112 120 145 155 189
L 42 44 50 60 65 80 113 120 154
