FEATURES

200PSI(PN16) Investment Casting
PED97/23/EC(CE 0035) Approved Casting Approved AD2000-W0
Inspection Testing: API598,EN12266
Thread: ASME B1.20.1 BS21.DIN2999/259,ISO228-1, JIS B 0203,ISO7/1

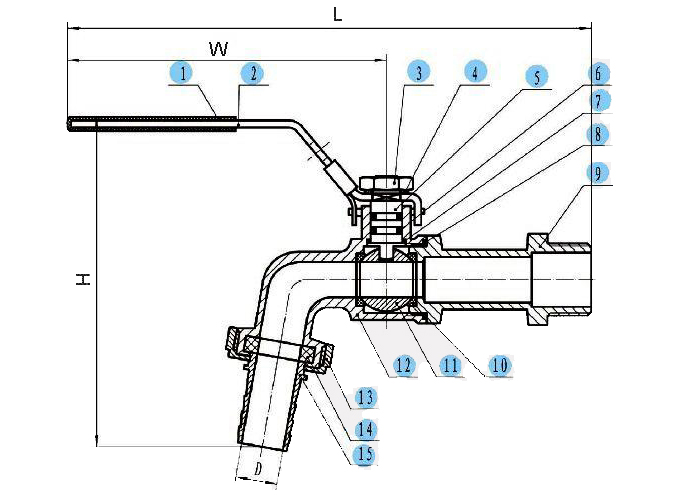

MATERIAL LIST

/

ITEM DESIGNATION MATERIAL
1 PLASTIC COVER PLASTIC
2 HANDLE SUS304
3 STEM NUT SUS304
4 THRUST WASHER SUS304
5 STEM SUS304
6 O-RING NBR
7 STEM SEAL PTFE
8 BODY SEAL PTFE
9 CAP CF8/CF8M
10 SEAT RPTFE
11 BALL CF8/CF8M
12 BODY
CF8/CF8M
13 NUT
CF8/CF8M
14 RING
NBR
15 HOSE
CF8/CF8M


DIMENSION TABLE

SIZE ITEM 1/2 3/4 1
D 12 16 20
H 91 102 116
D1 92 92 92
L 138 158 145
