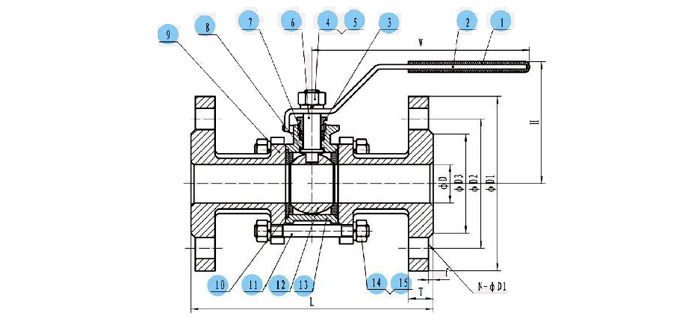

MATERIAL LIST

/

ITEM DESIGNATION MATERIAL
1 COVER PLASTIC
2 HANDLE SUS304
3 GLAND SUS304
4 STEM NUT SUS304
5 THRUST WASHER SUS304
6 STEM SUS304
7 STEM PACKING PTFE
8 STEM WASHER PTFE
9 CAP CF8/CF8M
10 SEAT RPTFE
11 BOLT SCS304
12 BALL CF8/CF8M
13 BODY CF8/CF8M
14 NUT SUS304
15 THRUST WASHER SUS304


DIMENSION TABLE

SIZE ITEM 1/2\\\'\\\' 3/4\\\'\\\' 1\\\'\\\' 11/4\\\'\\\' 11/2\\\'\\\' 2\\\'\\\' 21/2\\\'\\\' 3\\\'\\\' 4\\\'\\\'
D 15 20 25 32 38 50 65 76 94
D1 95 105 115 140 150 165 185 200 235
D2 65 75 85 100 110 125 145 160 165
D3 45 58 68 78 88 102 122 138 162
F 2 2 2 2 3 3 3 3 3
T 16 18 18 18 18 20 22 24 24
N-?d 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22
L 130 150 160 180 200 230 290 310 350
W 72 78 90 95 107 122 155 164 170
H 135 135 152 152 188 188 233 233 233
