FEATURES
1000PSI/PN63
|
Full Port
|
Investment Casting
|
Blow-out Proof Stem
|
Locking Device Handle(Option)
|
PED97/23/EC(CE0035) Approved
|
Casting Approved AD2000-WO
|
Inspection Testing: API598,EN12266
|
Thread:ASME B1.20.1 BS21.DIN2999/259,ISO228-1,JIS B 0203,IS07/1
|

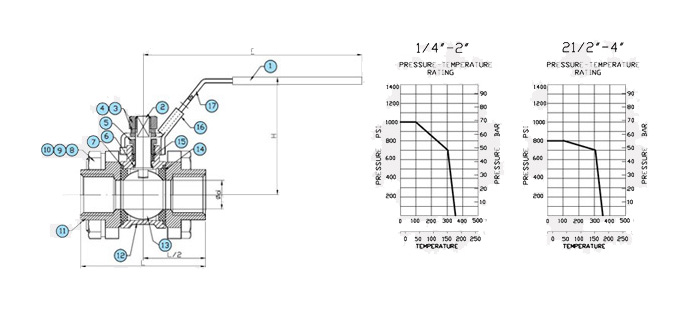

MATERIAL LIST
ITEM
|
DESIGNATION
|
MATERIAL
|
1
|
HANDLE COVER
|
PLASTIC
|
2
|
STEM
|
SUS304/316
|
3
|
HAND WASHER
|
SUS304
|
4
|
HAND NUT
|
SUS304
|
5
|
GLAND
|
SUS304
|
6
|
THRUST WASHER
|
PTFE
|
7
|
END SEAL
|
PTFE
|
8
|
BOLT
|
SUS304
|
9
|
BOLT NUT
|
SCS304
|
10
|
BOLT WASHER
|
SUS304
|
11
|
END CAP
|
CF8/CF8M
|
12
|
BODY
|
CF8/CF8M
|
13
|
BALL
|
CF8/CF8M
|
14
|
BALL SEAT
|
PTFE
|
15
|
STEM PACKING
|
PTFE
|
16
|
LOCK DEVICE
|
SUS304
|
17
|
HANDLE
|
SUS304
|
DIMENSION TABLE
SIZE ITEM
|
1/4\'\'
|
3/8\'\'
|
1/2\'\'
|
3/4\'\'
|
1\'\'
|
11/4\'\'
|
11/2\'\'
|
2\'\'
|
21/2\'\'
|
3\'\'
|
4\'\'
|
d
|
11.6
|
12.5
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
76
|
100
|
L
|
61
|
61
|
63
|
72
|
82.5
|
97.5
|
108.5
|
124
|
162
|
175
|
216
|
H
|
49
|
49
|
57
|
62
|
72
|
78
|
91
|
102
|
122
|
132
|
177
|
W
|
103
|
103
|
108
|
108
|
129
|
129
|
160
|
160
|
230
|
230
|
335
|
|
|
|
|
| |
