FEATURES

JIS 10K Full Port
Investment Casting Blow-out Proof Stem
ISO5211 Mounting Pad PED97/23/EC(CE0035) Approved
Casting Approved AD2000-WO Inspection Testing: JIS B2003, API598
Design: JIS B2002 End Flange: JIS B2238

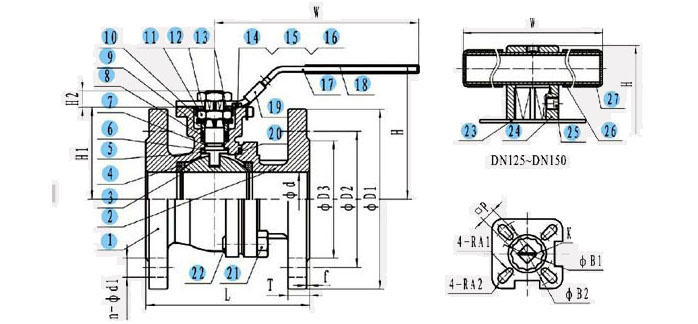

MATERIAL LIST

/

ITEM DESIGNATION MATERIAL
1 BODY SCS13A/SCS14A
2 CAP SCS13A/SCS14A
3 BALL SCS13A/SCS14A
4 BALL SEAL RPTFE
5 STEM SUS304
6 STEM PACKING PTFE
7 O-RING NBR
8 V-RING PACKING PTFE
9 GLAND SCS304
10 BELIEVILLE WASHER SUS301
11 NUT SCS304
12 THRUST WASHER SUS304
13 WASHER SUS304
14 STOP BOLT SUS304
15 NUT SUS304
16 WASHER SUS304
17 HANDLE SUS304
18 PLASTIC COVER PLASTIC
19 LOCKING SUS304
20 BODY GASKET PTFE
21 NUT SUS304
22 BOLT SUS304


DIMENSION TABLE

SIZE \\ ITEM 15A 20A 25A 32A 40A 50A 65A 80A 100A
?d 15 20 25 32 38 50 65 76 100
L 115 120 125 130 140 150 170 180 190
T 16 18 18 18 18 20 18 20 20
f 2 2 2 2 3 3 3 3 3
D1 95 105 115 140 150 165 185 200 220
D2 65 75 85 100 110 125 145 160 180
D3 45 58 68 78 88 102 122 138 158
n 4 4 4 4 4 4 4 8 8
?d1
14 14 14 18 18 18 18 18 18
H1 48 53 58.5 71 76 84.5 101.5 111.5 141
H2 8 8 11 11 14 14 17 17 22
H 80 85 95 108 114 124 148 158 191
W 140 140 160 160

185

185 230 230 230
K M12*1.5 M12*1.5 M14*1.5 M14*1.5

M18*1.5

M18*1.5 M22*1.5 M22*1.5 M28*2
P 9 9 11 11

14

14 17 17 22
A1 3 3 3 3

3.5

3.5 4.5 4.5
A2 3 3 3.5 3.5

4.5

4.5 5.5 5.5 M10
B1 36 36 42 42

50

50 70 70
B2 42 42 50 50

70

70 102 102 102
