PRODUCTS
/

FEATURES

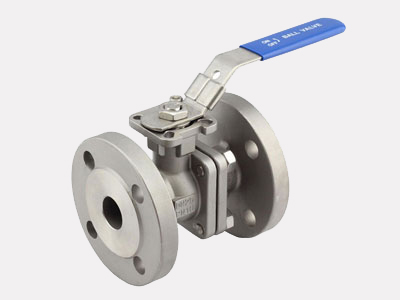

DIN PN10-40 Full Port
Investment Casting Blow-out Proof Stem
ISO5211 Mounting Pad PED97/23/EC(CE0035) Approved
Casting Approved AD2000-WO Inspection Testing:API598
Design: DIN3357, En12516 End Flange: DIN2543~2545, PN10-40  Face to Face: DIN3202-F4(DN15~DN100)

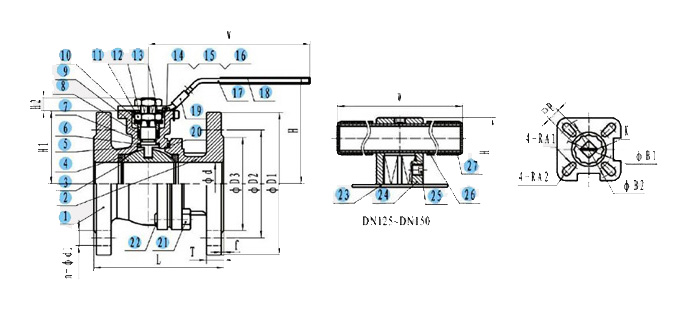

MATERIAL LIST

/

ITEM DESIGNATION MATERIAL
1 BODY 1.4308/1.4408
2 CAP 1.4308/1.4408
3 BALL 1.4308/1.4408
4 BALL SEAL RPTFE
5 STEM SUS304
6 STEM PACKING PTFE
7 O-RING NBR
8 V-RING PACKING PTFE
9 GLAND SCS304
10 BELIEVILLE WASHER SUS301
11 NUT SCS304
12 THRUST WASHER SUS304
13 WASHER SUS304
14 STOP BOLT SUS304
15 NUT SUS304
16 WASHER SUS304
17 HANDLE SUS304
18 PLASTIC COVER PLASTIC
19 LOCKING SUS304
20 BODY GASKET PTFE
21 NUT SUS304
22 BOLT SUS304
23 TRIANGLE STOPPER SUS304
24 HANDIE ADAPTER SUS304
25 SET SCREWED SUS304
26 HANDLE SUS304
27 PLASTIC COVER PLASTIC


DIMENSION TABLE

SIZE \\ ITEM DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150
?d 15 20 25 32 38 50 65 76 100 120 150
L 115 120 125 130 140 150 170 180 190 325 350
T 16 18 18 18 18 20 18 20 20 22 22
f 2 2 2 2 3 3 3 3 3 3 3
D1 95 105 115 140 150 165 185 200 220 250 285
D2 65 75 85 100 110 125 145 160 180 210 240
D3 45 58 68 78 88 102 122 138 158 188 212
n 4 4 4 4 4 4 4 8 8 8 8
?d1
14 14 14 18 18 18 18 18 18 18 22
H1 48 53 58.5 71 76 84.5 101.5 111.5 141 160 184
H2 8 8 11 11 14 14 17 17 22 40.5 40.5
H 80 85 95 108 114 124 148 158 191 242 270
W 140 140 160 160

185

185 230 230 230 500 800
K M12*1.5 M12*1.5 M14*1.5 M14*1.5

M18*1.5

M18*1.5 M22*1.5 M22*1.5 M28*2 M36*2 M36*2
P 9 9 11 11

14

14 17 17 22 40.5 40.5
A1 3 3 3 3

3.5

3.5 4.5 4.5
M12 M12
A2 3 3 3.5 3.5

4.5

4.5 5.5 5.5 M10

B1 36 36 42 42

50

50 70 70 70 125 125
B2 42 42 50 50

70

70 102 102 102
