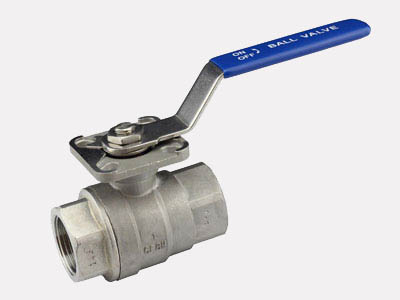

FEATURES
1000PSI/PN63
|
Full Port
|
Investment Casting
|
ISO5211 Mounting Pad
|
Blow-out Proof Stem
|
Locking Device Handle
|
Fire Safe:AP1607
|
Anti-Static Devices
|
Casting Approved AD2000-Wo
|
Inspection Testing:AP1598,EN12266
|
Thread:ASME B1.20.1 BS21.DIN2999/259,ISO228-1,JIS B 0203,ISO7/1
|

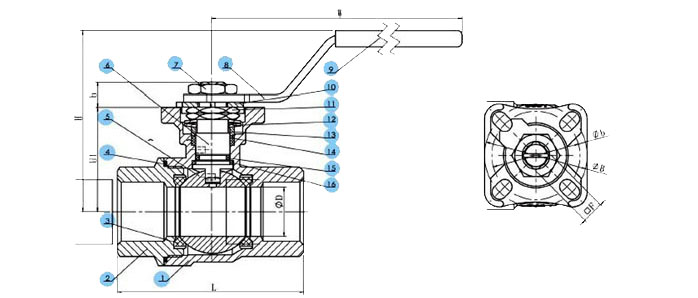

MATERIAL LIST
ITEM
|
DESIGNATION
|
MATERIAL
|
1
|
BODY
|
CF8/CF8M
|
2
|
CAP
|
CF8/CF8M
|
3
|
SEAT
|
RPTFE
|
4
|
BODY SEAL
|
PTFE
|
5
|
BALL
|
CF8/CF8M
|
6
|
STEM
|
SUS304
|
7
|
STEM NUT
|
SUS304
|
8
|
HANDLE
|
SUS304
|
9
|
PLASTIC COVER
|
PLASTIC
|
10
|
WASHER
|
SUS304
|
11
|
STEM NUT
|
SUS304
|
12
|
SPRING WASHER
|
SUS301
|
13
|
GLAND RING
|
SUS304
|
14
|
STEM PACKING
|
PTFE
|
15
|
O-RING
|
NBR
|
16
|
THRUST WASHER
|
PTFE
|
DIMENSION TABLE
SIZE \\ ITEM
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
D
|
11
|
12.5
|
15
|
20
|
25
|
32
|
40
|
50
|
H
|
60.5
|
60.5
|
63
|
73.5
|
76
|
82.5
|
94
|
103
|
H1
|
36.5
|
36.5
|
37.8
|
42.5
|
45
|
51.5
|
59.5
|
68.5
|
h
|
7
|
7
|
7
|
10
|
10
|
10
|
12
|
12
|
W
|
100
|
100
|
100
|
137
|
137
|
137
|
205
|
205
|
d
|
36
|
36
|
36
|
36
|
42
|
42
|
50
|
50
|
B
|
42
|
42
|
42
|
42
|
50
|
50
|
70
|
70
|
F
|
9
|
9
|
9
|
9
|
9
|
9
|
11
|
11
|
L
|
50
|
50
|
55
|
76
|
83
|
100
|
103
|
136
|
|
|
|
|
| |
